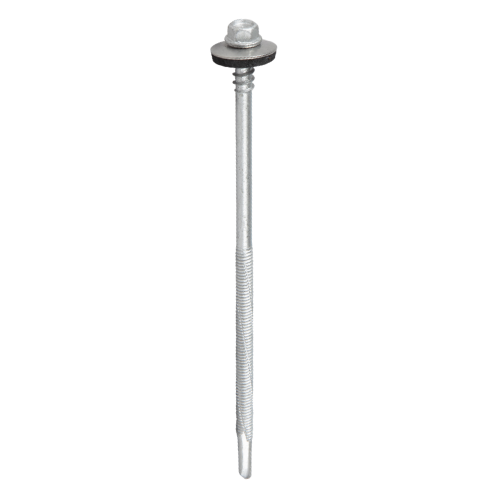

Sendvičový samovrtný šroub do oceli 12 mm

Vyberte variantu

Podklad upevnění

ocelová konstrukce

Utahovací drážka

ořech 6-hran

Vrtací kapacita

12 mm

Podložka

s podložkou

Materiál šroubu

pozinkovaná uhlíková ocel

Typ hlavy

6-hranná hlava

Vyberte variantu

Množství

Popis

upevnění sendvičových panelů na ocelové konstrukce
vrtací kapacita 5 - 12 mm
podložka EPDM Ø 19 mm

Technické detaily Správný výběr šroubu

Technické detaily

Oblast použití

upevnění sendvičových panelů na ocelové konstrukce v jedné pracovní operaci

Hlavní přednosti

vrtání, vytvoření závitu a utěsnění v jedné pracovní operaci = zkrácení doby montáže
pevný, těsný a bezpečný spoj
šroub je vhodný pro vysoce namáhané upevnění
systém umožňuje vysoké konstrukční zatížení
závit o větším průměru pod hlavou šroubu zaručuje správný přítlak a funkci podložky s EPDM těsněním i v tenkých stěnách sendvičového panelu

Vlastnosti

zušlechtěná uhlíková ocel chráněná proti korozi
testovaná korozní odolnost v solné mlze poskytuje nejlepší ochranu proti korozi a zároveň zachovává výborné vrtací vlastnosti
kategorie korozního prostředí C2 (C3-C4 na vyžádání)

Technické údaje

vrtací kapacita t¹ + t²= 5 - 12 mm
s podpůrným závitem 6,3 mm pod hlavou šroubu
navlečená těsnící EPDM podložka Ø 19 mm
lze dodat také s podložkou Ø 16 mm nebo bez podložky

Informace k použití

utahovací drážka šestihran 8 mm
otáčky utahování šroubu max. 1000 - 1900/min

Správný výběr šroubu

Pro správný výběr samovrtného šroubu musí být známá vrtací kapacita, svěrná tloušťka a kategorie korozního prostředí.

Spotřeba šroubů

šikmá střecha - pro hrubý odhad přibližné potřeby upevňovacích prvků jsou v průměru přibližně potřebné 2 šrouby pro upevnění a 3 šrouby pro podélné spoje na m2 šikmé střechy
plochá střecha - pro hrubý odhad přibližné potřeby upevňovacích prvků jsou v průměru přibližně potřeba 4 šrouby na m2 ploché střech

Vrtací kapacita

Hodnota vychází z tlouštky dílů, které je nutné provrtat. Například vrtací kapacita 5 mm znamená, že vrtací špička může provrtat maximálně 5 mm tlusté díly.

Vzorec pro stanovení vrtací kapacity:

vrtací kapacita např. trapézový plech na ocelové konstrukci: t = t¹ + t²
vrtací kapacita např. sendvičový panel na ocelové konstrukci: t = t²

Svěrná tloušťka

Svěrná tloušťka označuje rozsah samovrtného šroubu, který může být použit pro vzájemné spojení dvou dílů. Je to také oblast šroubu, která může přenášet zatížení.

Vzorec pro stanovení svěrné tloušťky:

svěrná tloušťka např. trapézový plech nebo sendvičový panel na ocelové konstrukci: h max = (t¹ + t²) + tloušťka upevňovaného dílu

Kategorie korozního prostředí

Při správném výběru mechanických upevňovacích prvků je nutné zohlednit korozní zatížení v zabudovaném stavu. To je nepříznivě ovlivněno mimo jiné znečišťujícími látkami v ovzduší, jako je oxid siřičitý nebo atmosféra obsahující sůl.

Pro stanovení existujícího korozního zatížení jsou atmosférické podmínky prostředí podle EN ISO 12944-2 rozděleny do šesti kategorií korozní agresivity.

C1 - velmi nízké - vytápěné vnitřní prostory
C2 - nízké - venkovské oblasti, nevytápěné budovy
C3 - střední - městské a průmyslové oblasti
C4 - vysoké - průmyslové a pobřežní oblasti
C5I - velmi vysoké (průmysl) - průmyslové oblasti s vysokým zatížením škodlivými látkami
C5M - velmi vysoké (přímořské oblasti) - pobřežní oblasti

Varianty

Kód produktu	Popis / rozměr	Délka	Svěrná tloušťka	Balení	Průměr šroubu	Vrtací kapacita	Podložka EPDM	MJ
Kód produktu	Popis / rozměr	mm	mm	ks	mm	mm	mm	MJ
10015	Sendvičový samovrtný šroub 5,5x70 s podložkou P19 do oceli 12 mm	70	22-39	100	5,5	12	19
10016	Sendvičový samovrtný šroub 5,5x90 s podložkou P19 do oceli 12 mm	90	42-59	100	5,5	12	19
10017	Sendvičový samovrtný šroub 5,5x110 s podložkou P19 do oceli 12 mm	110	47-93	100	5,5	12	19
10018	Sendvičový samovrtný šroub 5,5x135 s podložkou P19 do oceli 12 mm	135	45-104	100	5,5	12	19
10019	Sendvičový samovrtný šroub 5,5x150 s podložkou P19 do oceli 12 mm	150	60-119	100	5,5	12	19
10020	Sendvičový samovrtný šroub 5,5x175 s podložkou P19 do oceli 12 mm	175	85-144	100	5,5	12	19
10021	Sendvičový samovrtný šroub 5,5x185 s podložkou P19 do oceli 12 mm	185	96-155	100	5,5	12	19
10022	Sendvičový samovrtný šroub 5,5x200 s podložkou P19 do oceli 12 mm	200	110-169	100	5,5	12	19
10023	Sendvičový samovrtný šroub 5,5x230 s podložkou P19 do oceli 12 mm	230	140-199	100	5,5	12	19
10024	Sendvičový samovrtný šroub 5,5x250 s podložkou P19 do oceli 12 mm	250	160-219	100	5,5	12	19
10025	Sendvičový samovrtný šroub 5,5x285 s podložkou P19 do oceli 12 mm	285	195-254	100	5,5	12	19
