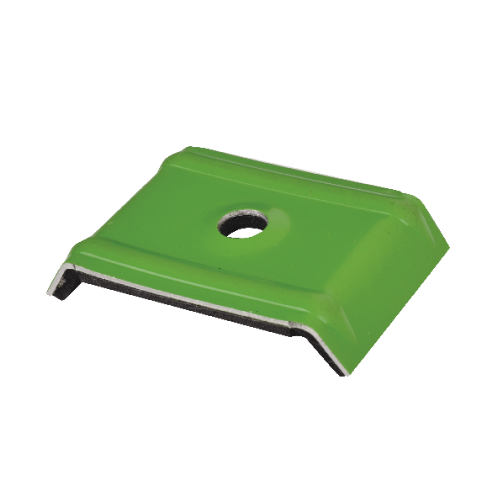

Kaloty

Vyberte variantu
Vyberte variantu
Množství

Popis

  • zvýšená spolehlivost montáže
  • optimální rozložení sil při upevnění v horní vlně
Popis

Kaloty slouží pro rovnoměrný přenos sil při upevnění konstrukce z trapézových plechů, sendvičových panelů a prosvětlovacích desek v horní vlně.

  • trvale přitlačení k horní vlně jako druhá vrstva těsně
  • při montáži tedy nedochází k deformaci tenkostěnného trapézového plechu
  • vyrovnání a utěsnění nerovností v horní vlně
  • zamezení vzniku průhybů a následnému proniknutí vody k dříku šroubu a tedy do interiéru budovy.

Kalota slouží jako vrtací šablona, protože otvor je vyvrtán ve středu horní vlny. Plocha profilu je chráněna proti nechtěnému poškrábání během šroubování. Je umožněn vyšší přítlak na připojovaný díl, aniž by došlo k jeho trvalé deformaci.

Výběr kaloty

  • šířka horní vlny [mm]
  • úhel α[°]

Používejte pouze šrouby s průměrem těsnící podložky 16 mm nebo 19 mm.

Pro stanovení svěrné tloušťky šroubu je třeba připočítat 3 mm na kalotu.

Varianty

Kód produktu Popis / rozměr Šířka MJ
mm
Kalota trapéz 26-15° 26
Kalota trapéz 26-27° 26
Kalota trapéz 26-49° 26
Kalota trapéz 32-25° 32
Kalota trapéz 41-32° 41
Kalota trapéz 55-32° 55
Kalota vlna 25
