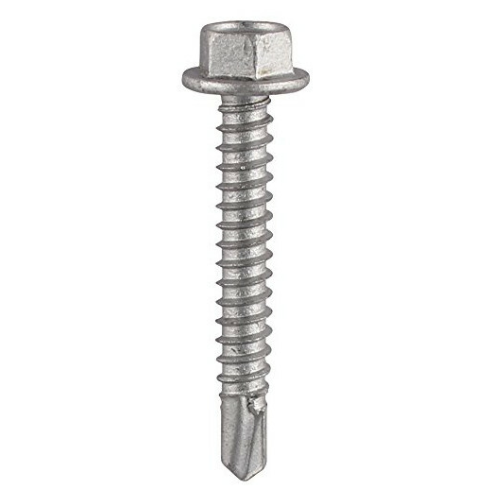

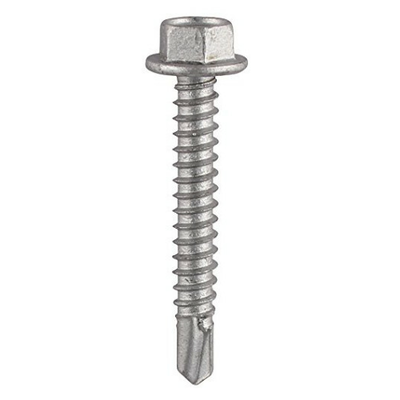

Samovrtný šroub TEX do oceli 6 mm

Vyberte variantu
Podklad upevnění
ocelová konstrukce
Utahovací drážka
ořech 6-hran
Vrtací kapacita
6 mm
Podložka
bez podložky
Materiál šroubu
pozinkovaná uhlíková ocel
Typ hlavy
6-hranná hlava
Vyberte variantu
Množství

Popis

  • upevnění plechů na ocelové konstrukce v jedné pracovní operaci
  • vrtací kapacita 2 - 6 mm
  • bez podložky
Technické detaily

Oblast použití

  • upvenění plechů na ocelové konstrukce v jedné pracovní operaci

Hlavní přednosti

  • vrtání, vytvoření závitu a utěsnění v jedné pracovní operaci = zkrácení doby montáže
  • pevný, těsný a bezpečný spoj
  • šroub je vhodný pro vysoce namáhané upevnění
  • systém umožňuje vysoké konstrukční zatížení

Vlastnosti

  • zušlechtěná uhlíková ocel chráněná proti korozi
  • testovaná korozní odolnost v solné mlze poskytuje nejlepší ochranu proti korozi a zároveň zachovává výborné vrtací vlastnosti
  • kategorie korozního prostředí C2 (C3-C4 na vyžádání)

Technické údaje

  • vrtací kapacita t1 + t2  = 2 - 6 mm

Informace k použití

  • utahovací drážka šestihran 8 mm
  • otáčky utahování šroubu max. 1200 - 2200/min
Správný výběr šroubů

Pro správný výběr samovrtného šroubu musí být známá vrtací kapacita, svěrná tloušťka a kategorie korozního prostředí.

Spotřeba šroubů

  • šikmá střecha - pro hrubý odhad přibližné potřeby upevňovacích prvků jsou v průměru přibližně potřebné 2 šrouby pro upevnění a 3 šrouby pro podélné spoje na m2 šikmé střechy
  • plochá střecha - pro hrubý odhad přibližné potřeby upevňovacích prvků jsou v průměru přibližně potřeba 4 šrouby na m2 ploché střech

Vrtací kapacita

Hodnota vychází z tlouštky dílů, které je nutné provrtat. Například vrtací kapacita 5 mm znamená, že vrtací špička může provrtat maximálně 5 mm tlusté díly.

Vzorec pro stanovení vrtací kapacity:

  • vrtací kapacita např. trapézový plech na ocelové konstrukci: t = t1 + t2
  • vrtací kapacita např. sendvičový panel na ocelové konstrukci: t = t2

Svěrná tloušťka

Svěrná tloušťka označuje rozsah samovrtného šroubu, který může být použit pro vzájemné spojení dvou dílů. Je to také oblast šroubu, která může přenášet zatížení.

Vzorec pro stanovení svěrné tloušťky:

  • svěrná tloušťka např. trapézový plech nebo sendvičový panel na ocelové konstrukci: h max = (t1 + t2) + tloušťka upevňovaného dílu



Kategorie korozního prostředí

Při správném výběru mechanických upevňovacích prvků je nutné zohlednit korozní zatížení v zabudovaném stavu. To je nepříznivě ovlivněno mimo jiné znečťujícími látkami v ovzduší, jako je oxid siřičitý nebo atmosféra obsahující sůl.

Pro stanovení existujícího korozního zatížení jsou atmosférické podmínky prostředí podle EN ISO 12944-2 rozděleny do šesti kategorií korozní agresivity.

  • C1 - velmi nízké - vytápěné vnitřní prostory
  • C2 - nízké - venkovské oblasti, nevytápěné budovy
  • C3 - střední - městské a průmyslové oblasti
  • C4 - vysoké - průmyslové a pobřežní oblasti
  • C5I - velmi vysoké (průmysl) - průmyslové oblasti s vysokým zatížením škodlivými látkami
  • C5M - velmi vysoké (přímořské oblasti) - pobřežní oblasti

Varianty

Kód produktu Popis / rozměr Svěrná tloušťka Balení Průměr šroubu Vrtací kapacita MJ
mm ks mm mm
10059 Samovrtný šroub Tex 6,3x25 do oceli 6 mm 20 250 6,3 6
10060 Samovrtný šroub Tex 6,3x38 do oceli 6 mm 33 200 6,3 6
10061 Samovrtný šroub Tex 6,3x50 do oceli 6 mm 45 150 6,3 6
10062 Samovrtný šroub Tex 6,3x63 do oceli 6 mm 58 100 6,3 6
10063 Samovrtný šroub Tex 6,3x75 do oceli 6 mm 70 100 6,3 6
10064 Samovrtný šroub Tex 6,3x100 do oceli 6 mm 95 100 6,3 6
